Filtergehäuse & Dichtheit
Filterrahmen verzogen: Anpressfedern, Dichtung und Bypass systematisch prüfen
Eine geschlossene Klammer beweist noch keine umlaufende Abdichtung. Erst Ebenheit, Klemmpunkte, Dichtungsabdruck und Vergleich der Filterzellen zeigen, wo Luft am Medium vorbeiströmen kann.
Nach dem Filterwechsel sitzt eine Ecke sauber an, während sich an der gegenüberliegenden Seite ein schmaler Spalt zeigt. Die Klammern sind geschlossen und das Filtermaß stimmt laut Etikett. Trotzdem kann die Abdichtung ungleich sein: Ein verwundener Einbaurahmen, ermüdete oder falsch positionierte Anpressfedern, ein beschädigter Filterkopf oder eine gealterte Dichtung verändern den Kontakt rund um den Umfang.
Die Diagnose darf nicht bei laufender Anlage erfolgen. Unterdruck, bewegte Teile und belastete Filtermedien verlangen das vorgesehene Stillsetzungs- und Freigabeverfahren. Dieser Leitfaden ordnet die Befunde; er ersetzt weder die Herstelleranleitung noch eine Dichtheitsprüfung für sensible Anwendungen.
Das Spaltbild zuerst kartieren, nicht sofort nachbiegen
Ein einzelner Lichtspalt sagt wenig über seine Ursache. Markiert werden alle vier Seiten, die Klammerpositionen und die Stelle, an der Dichtung oder Filterkopf sichtbar keinen gleichmäßigen Kontakt haben. Wiederholt sich das Muster über mehrere Zellen, spricht das eher für Montageebene oder Bankkonstruktion; betrifft es nur einen Filter, rücken Bauteil und Sitz in den Vordergrund.
Fotos rechtwinklig zur Filterfläche und eine einfache Zellen-Skizze erhalten die Zuordnung. Provisorisches Nachbiegen zerstört diesen Befund und kann Beschichtung, Schweißpunkte oder Dichtfläche schädigen. Deshalb wird zuerst dokumentiert, dann gemessen und erst danach entschieden.
- Spaltlage und Klemmpunkte in einer Zellenkarte markieren.
- Nachbarzellen unter gleichem Betriebszustand vergleichen.
- Vor der Messung nichts nachbiegen oder zusätzlich verspannen.

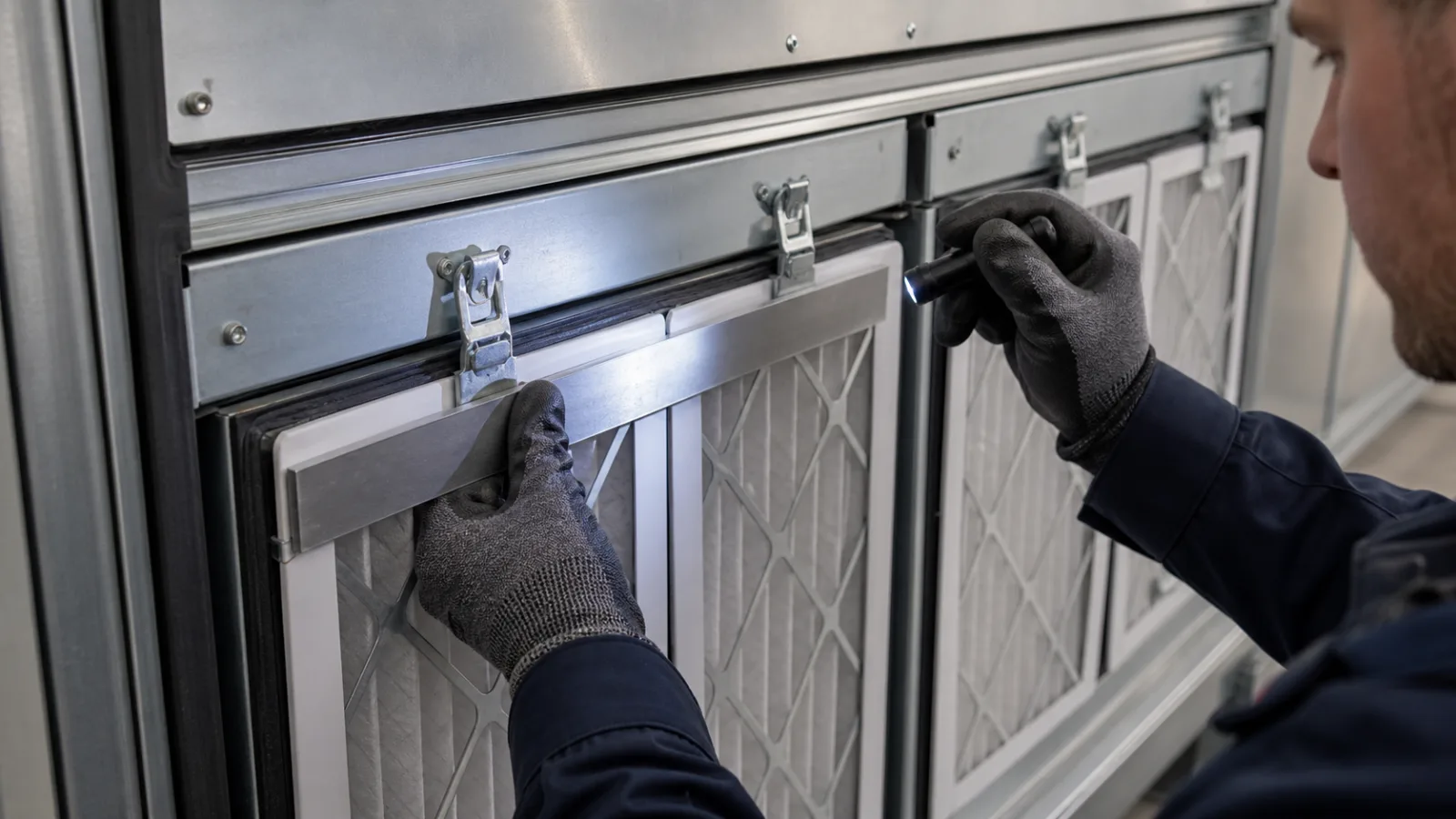

Eine Richtkante trennt verwundenen Rahmen von schiefem Filter
Die sichtbare Vorderkante kann gerade wirken, obwohl die Dichtfläche in sich verwunden ist. Eine geeignete Richtkante an mehreren Achsen zeigt, ob gegenüberliegende Ecken aus einer Ebene laufen. Gemessen wird am leeren, sicher zugänglichen Rahmen und nicht auf einer weichen oder bereits komprimierten Dichtung.
Auch der Filterkopf wird separat geprüft. Feuchte Lagerung, Stoßschäden oder falsches Tragen können einen Karton- oder Kunststoffrahmen verformen. Passt derselbe geprüfte Filter in einer intakten Vergleichszelle, liegt der Verdacht eher bei der Aufnahme; wandert der Spalt mit dem Filter, ist das Filterelement zu klären.
- Rahmenebene horizontal, vertikal und diagonal vergleichen.
- Dichtung nicht als Bezugsebene für die Richtkante verwenden.
- Filter und Zelle eindeutig nummerieren, bevor ein Vergleichstausch erfolgt.
Anpressfedern müssen zur Tiefe und Bauform passen
Camfil beschreibt verstellbare Eckklammern für unterschiedliche Filtertiefen und verlangt eine Einstellung, bei der der Filter gegen die Dichtung gepresst wird. Eine geschlossene, aber für die falsche Tiefe eingestellte Klammer kann einrasten, ohne ausreichende Pressung aufzubauen. Umgekehrt kann übermäßige Kraft einen leichten Filterkopf verformen.
Kontrolliert werden Typ, Anzahl, Gegenlage und Rastposition jeder Klammer. Fehlende oder uneinheitliche Federn werden nicht durch Draht, Keile oder beliebige Schrauben ersetzt. Herstellerunterlagen bestimmen, welche Befestigung für Filterform, Zugriffseite und Kombination mit einer Vorstufe vorgesehen ist.
- Alle vorgesehenen Klemmpunkte vollständig erfassen.
- Klammerstellung mit tatsächlicher Filtertiefe abgleichen.
- Keine improvisierten Keile oder Fremdbefestiger verwenden.
Der Dichtungsabdruck zeigt Kontakt, aber nicht automatisch Dichtheit
Eine intakte Dichtung hinterlässt häufig einen gleichmäßigen Abdruck am Filterkopf. Fehlende Kontaktstrecken, harte glänzende Bereiche, Risse oder herausgezogene Ecken sind Warnzeichen. Camfil empfiehlt, Rahmendichtungen bei jedem Wechsel auf Schäden zu prüfen und bei Alterung zu ersetzen, weil der Bypass die wirksame Systemleistung verschlechtert.
Ein starker Abdruck an nur einer Ecke kann Überpressung bedeuten, während die Gegenseite offen bleibt. Die Dichtung wird umlaufend nach Materialzustand, Stoßstellen und Befestigung beurteilt. Zusätzliche Dichtbänder über Schmutz oder alte Klebereste schaffen selten eine definierte Geometrie und erschweren den nächsten Wechsel.
- Abdruckbreite rundum statt nur an der sichtbaren Seite vergleichen.
- Dichtungsstöße und Ecken gesondert fotografieren.
- Klebereste und doppelte Dichtungslagen als eigene Ursache behandeln.
Rahmenverbindungen können den Fehler über die ganze Bank tragen
Bei aufgebauten Filterbänken werden Einzelrahmen miteinander verbunden. Die Camfil-Montageanleitung fordert Dichtmaterial auch zwischen Rahmenverbindungen und Verstrebungen bei größeren Banken. Lose Verbindungspunkte, fehlende Steifen oder Spannungen aus dem Kanalanschluss können deshalb mehrere Zellen gegeneinander versetzen.
Die Prüfung folgt der Struktur: Einzelzelle, Verbindung zur Nachbarzelle, Außenrahmen und Übergang zum Gehäuse. Ein Spalt zwischen Filter und Dichtung ist nicht dasselbe wie eine undichte Rahmenfuge. Beide Wege müssen getrennt dokumentiert werden, damit nicht am Filter nachgebessert wird, obwohl die Luft zwischen Metallrahmen vorbeigeht.
- Zellfuge und Filterkontakt als getrennte Dichtlinien behandeln.
- Verbindungsmittel und vorgesehene Versteifung prüfen.
- Verformung am Übergang zum Anlagengehäuse mit erfassen.
Differenzdruck kann einen lokalen Bypass übersehen
Ein plausibler Differenzdruck beweist keine umlaufende Abdichtung. Luft, die an einer kleinen Randstelle vorbeiströmt, kann die Abscheidung lokal verschlechtern, ohne einen auffälligen Gesamtwert zu erzeugen. Umgekehrt ist ein hoher Druckverlust kein Beweis für einen verzogenen Rahmen; Beladung, Volumenstrom und Messpunkte bleiben eigenständige Größen.
Für normale Komfortanlagen helfen Sichtbefund, Kontaktbild und Vergleichszelle. Bei hygienisch oder prozesskritischen Stufen gelten das Prüfkonzept und die vorgesehenen Lecktestverfahren der Anlage. Rauch, Pulver oder selbst gebaute Prüfaerosole sind keine sichere improvisierte Lösung.
- Drucktrend und mechanischen Befund getrennt protokollieren.
- Keine sichtbaren Spalte allein mit einem Gesamtmesswert freigeben.
- Für sensible Stufen das festgelegte Prüfverfahren anwenden.
Die Reparaturentscheidung folgt dem tragenden Bauteil
Eine gealterte Dichtung oder passende Ersatzklammer kann oft gezielt erneuert werden. Ein gerissener Filterkopf verlangt ein neues Element. Ist dagegen der tragende Rahmen verwunden, korrodiert oder an Verbindungen gelöst, muss die Ursache der Verformung bewertet werden; bloßes stärkeres Klemmen verlagert die Last auf Filter und Dichtung.
Vor Freigabe wird der neue Zustand erneut zellenweise geprüft. Dokumentiert werden Ebenheit, Dichtung, Befestigertyp, Filtermaß und Luftstromrichtung. So bleibt beim nächsten Wechsel erkennbar, ob die Korrektur dauerhaft war oder die Bank erneut unter Spannung gerät.
- Defektes Teil und Verformungsursache getrennt benennen.
- Nach der Korrektur den umlaufenden Kontakt erneut prüfen.
- Ausgangsfotos und Abschlussbefund im Wechselprotokoll verbinden.
Fragen zum Thema
Reicht es, wenn alle Anpressfedern eingerastet sind?
Nein. Die Klammern müssen zur Filtertiefe passen und den Filter gleichmäßig gegen die Dichtung drücken. Raststellung, tatsächlicher Kontakt und Zustand des Filterkopfs werden gemeinsam geprüft.
Darf ein verzogener Filterrahmen einfach zurückgebogen werden?
Nicht ohne Klärung von Material, Beschichtung, Verbindung und Verformungsursache. Unkontrolliertes Richten kann Schweißpunkte oder Dichtfläche schädigen und den Befund verdecken.
Zeigt ein normaler Differenzdruck, dass kein Bypass besteht?
Nein. Ein lokaler Randspalt kann im Gesamtwert unauffällig bleiben. Differenzdruck beschreibt den Strömungswiderstand, nicht automatisch die Dichtheit jeder Zelle.
Wann muss die Rahmendichtung ersetzt werden?
Wenn sie gerissen, verhärtet, dauerhaft zusammengedrückt, lose oder an Stoßstellen offen ist. Die konkrete Dichtung und Montage richten sich nach Rahmensystem und Herstellerangabe.
Kann ein falscher Filter trotz passender Nennmaße schief sitzen?
Ja. Neben Höhe und Breite zählen Kopfgeometrie, Tiefe, Dichtungsanordnung und vorgesehene Befestigung. Nennmaße allein garantieren keinen passenden Klemmdruck.
